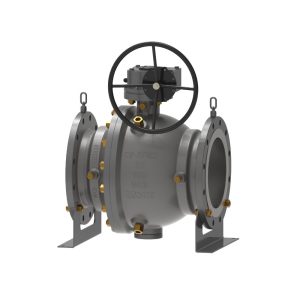

트러니언 볼 밸브

크기: 2″~48″
압력: 150파운드-2500파운드
적용 온도: -196~350℃
적용 매체: 물, 가스, 석유 제품, 천연 가스 및 산, 알칼리 등과 같은 부식성 매체
운전 수단: 수동, 공압, 모터, 유체 역학 등

설명

주요 부품 및 소재
숫자	액세서리 이름	재료
숫자	액세서리 이름	미국재료시험협회(ASTM)
1	몸	A216-WCB, A352-LCB, A351-CF8M CF3、CF3M、A52-LCB、LCC、31803
2	봄	60Si2Mn、SS304、SS316、17-7PH、인코넬 X750
3	좌석	PTFE、RPTFE、PEEK、PPL
4	공	F304、F316、F316L、A105+ENP、F51LF2+ENP、1Cr18Ni9Ti
5	열쇠	45*, A182-F6, F304, F316, F316L
6	포장	PTFE、흑연
7	줄기	A105+ENP、A182-F6、F304、F316、F316L
8	선	A216-WCB、A351-CF8
9	멍에	A216-WCB
10	씌우다	A105+ENP、A182-F304、F316、F316L
11	“O”링	고무, 비톤
12	슬라이딩 베어링	+PTFE,PTFE&스테인리스 스틸,316+PTFE
13	마개	35#、B7、B8、B8M、L7
14	너트	25#、2H、8、8M、4
15	보닛	A216-WCB, CF8, CF8M, CF3M, A352-LCB
16	시트 링	A105+ENP、A182-F6、F304、F316、F316L
17	틈 메우는 물건	PTFE、흑연+스테인리스 스틸
18	나사 나사	35#、B7、B8、B8M、L7
19	고정 스핀들	A105+ENP、A182-F6、F304、F316、F316L
20	바닥 커버	A105+ENP、A182-F304、F316、F316L
21	블로우오프 스크류	35#、B7、B8、B8M

기술 사양
디자인 참조	APl 시리즈
설계 표준	API6D	ANSI B16.34 BS5351
얼굴과 얼굴	ANSI B16.10
엔드 플랜지	ANSIB16.5、B16.47
BW 끝	ANSI B16.25
시험 및 검사	API6D	API598
화재 보호	API607

시험 압력(API598)
공칭 압력	쉘 테스트	방수 테스트	에어 씰 테스트
공칭 압력	엠파	엠파	엠파
150파운드	3.0	2.2	0.6
300파운드	7.7	5.7
600파운드	15.4	11.3
900파운드	23.0	16.9
1500파운드	38.3	28.1
2500파운드	63.9	46.9

최소 지속 시간 시험 시간(S)(API598)
NPS(인)	쉘 테스트(들)	방수 테스트(들)	공기 밀봉 테스트(들)
≤ 2	15	15	15
2-1/2 ~ 6	60	60	60
8 ~ 12	120	120	120
≥ 14	300	120	120
